Диагностический комплекс газомотокомпрессора (ДК ГМК)

Измерительный блок ДК ГМК

Измерительный блок ДК ГМК выполнен на модулях РС/104 по архитектуре PC – совместимого компьютера. Данная архитектура используется в бортовой и портативной аппаратуре (авиационные, космические, морские и промышленные системы сбора и управления).
Стандарт PC/104 (IEEE – P996.1) обеспечивает полную совместимость по PC архитектуре, как в программной, так и аппаратной части. Применение для шины ISA PC специальных 64 и 40 контактных сквозных штыревых разъёмов гарантирует надежную работу модулей в жестких условиях эксплуатации.
Применение поверхностного монтажа высокой плотности позволило сократить габариты (размер одного модуля 90х96х17 мм3) и энергопотребление (выходной ток системной шины ограничен величиной 4 мА) модулей PC/104, что дает возможность использовать их в закрытых объемах без дополнительного охлаждения и без ограничений вариантов компановки.

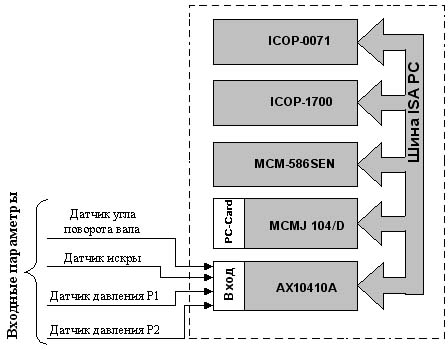

Блок-схема
Блок-схема измерительного блока ДК ГМК

В состав измерительного блока входят:

  • система сбора данных, выполненная на модулях РС/104;
  • два нормирующих преобразователя НПДД-1М;
  • источник питания, аккумуляторная батарея SV7–12 фирмы «SVEN».

Составные модули PC/104:

  • ICOP-0071, преобразователь напряжения;
  • ICOP-1700, мультимедийный звуковой адаптер;
  • MSM 586 SEN, процессорный модуль;
  • MSMJ104/D, контроллер PCMCIA с встроенным адаптером;
  • AX10410A, измерительный модуль на вход которого подаются сигналы с датчиков.

Измерительный блок рассчитан на работу в полевых условиях.
Конструктивно измерительный блок размещён в пластиковом (остеклованный полиэстер с графитовыми добавками), в взрывобезопасном корпусе фирмы «ROSE». Это ударостойкий, огнестойкий, устойчивый к ультрафиолетовому излучению, обеспечивающий степень защиты IP 66 и класс взрывозащиты Е Еx e ll T6, цельнолитой корпус со съемной верхней крышкой. Крышка монтируется на быстросъемных винтах. Высокая степень защиты корпуса обеспечивается лабиринтным уплотнением стыка крышки и основания корпуса с применением прокладки на основе силиконовой резины.
Корпус фирмы «ROSE» является не только защитным, но одновременно и транспортным кейсом измерительного блока, для чего на нем установлена ручка для переноски.
Во время эксплуатации измерительный блок устанавливается вблизи ГМК так, чтобы длины соединительных линий от датчиков были минимальными. Управление работой измерительного блока производится с компьютера вычислительного блока.

Диагностический комплекс газомотокомпрессора
