Портативные компьютерные диагностические комплексы

Системы автоматизации экспериментальных исследований
и различных производственных процессов.

Сложные и дорогостоящие технические объекты требуют для своей надёжной и бесперебойной работы как постоянного, так и периодического контроля жизненно важных параметров. Это позволяет вовремя предотвратить аварийную ситуацию или предусмотреть своевременное вмешательство в работу объекта или системы.

Научно-производственная фирма ЦАТИ имеет положительный опыт проектирования, монтажа, запуска и сопровождения автоматизированных комплексов технической диагностики стационарного типа. При этом используются новые информационно-измерительные технологии, поддерживаемые продукцией ведущих зарубежных фирм, а также надёжные отечественные датчики-преобразователи, изготавливаемые с использованием конверсионных технологий. Изучение спроса на рынке информационно-измерительных систем для технической диагностики показывает необходимость создания (в дополнение к диагностическим комплексам стационарного типа) портативных (переносных) компьютерных комплексов, обладающих высокими техническими и эксплуатационными характеристиками (производительность, метрологическая обеспеченность, помехозащищенность, гибкость архитектуры и стандартизация технического и программного обеспечения) и мало в чем уступающих стационарным комплексам, но отличающихся от последних меньшими габаритами, потребляемой электрической мощностью, ценой и независимостью от источников энергоснабжения.

Назначение и область применения

Комплексы предназначены для технической диагностики объектов и систем различного назначения и могут применяться в области энергетики, электромашиностроения, экологического мониторинга, авиации и космонавтики, медицинских исследований, транспорта, ядерной энергетики и других областях науки и производства.

Комплекс общего назначения может решать следующие задачи:

• многоканальное преобразование электрических и неэлектрических параметров в электрические сигналы (цифровой код) посредством датчиков и аналого-цифрового преобразования;
• ввод преобразованных сигналов в ЭВМ, их предварительная обработка в реальном времени, формирование массивов данных
• вторичная обработка полученных массивов данных с помощью специализированных пакетов прикладных программ для решения вопросов прогнозирования, идентификации и управления объектами диагностики;
• формирование сигналов управления и тестирования по результатам первичной (реальное время) и вторичной обработки входной информации;
• генерирование сигналов с заданными статистическими характеристиками;
• отображение входных сигналов (в реальном времени) и результатов обработки на экране дисплея с помощью многооконной графики;
• автоматическое тестирование комплекса.

Состав базового комплекса технической диагностики

• набор отечественных датчиков-преобразователей давления, температуры, линейных ускорений, перемещений и угла поворота (скорости вращения), расходы и др. (по требованию. Заказчика);
• ЭВМ типа NOTEBOOK (с PCMCIA слотом) и встраиваемой платой типа DAQCard-700 фирмы National Instruments (16-канальный 12-разрядный АЦП с максимальной частотой преобразования 100 кГц, автоматическая калибровка, 8/8 однобитовых каналов входа/выхода, два 16-разрядных счетчика/таймера, входной сигнал от 0 до 10В, +5В, от 0 до 5В, +2.5В);
• терминальный блок СВ-50 фирмы National Instruments;
• автономный блок питания, адаптер сетевого питания;
• корпус-кейс комплекса.

Основные технические возможности комплекса

• измерение давлений от 0,01 бар до 1500 бар в интервале температур от 60 до +500 °С;
• измерение перемещений и угла поворота (скорости вращения);
• измерение вибраций в диапазоне частот от 0,05 Гц до 40 кГц.

Программное обеспечение реализуется в среде LabWindows на основе "дружественного" для пользователя графического интерфейса.

Область применения комплекса может быть существенно расширена за счет применения дополнительных блоков системы SCXI фирмы National Instruments (управляемые усилители, аналоговые мультиплексоры с комплектом кабелей и терминальных блоков), что позволяет увеличить число измерительных каналов до требуемого количества и измерять сигналы в микровольтовом диапазоне, например, при применении в качестве датчиков термопар, термосопротивлений, химических сенсоров и пр.

НПФ ЦАТИ может разработать и поставить в оговоренные сроки портативные диагностические комплексы различной сложности и назначения. В зависимости от числа измерительных каналов, выбранной конфигурации и сложности решаемой задачи цена комплекса может колебаться от 3500 $ до 10000 - 12000 $.

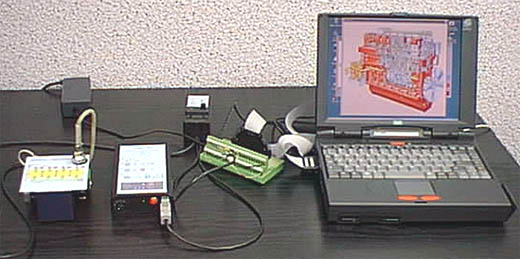

Портативный компьютерный диагностический комплекс
