Дизель-диагностика. Пример реализации.
Автоматизированная система мониторинга и диагностики дизельных двигателей

Назначение и область применения

Система предназначена для автоматизированного непрерывного контроля технического состояния дизельного двигателя в процессе его работы, что позволяет предупредить возможность возникновения аварийных режимов работы, а также позволяет снизить эксплуатационные расходы на топливо, смазку, техническое обслуживание и ремонт двигателя.

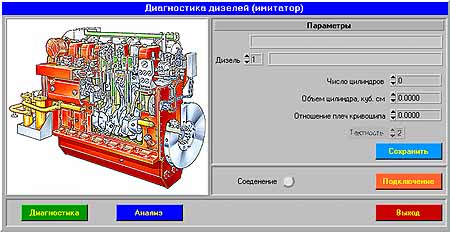

ЦАТИ - Дизель-диагностика - Панель Диагностика дизелей

Система может использоваться не только для контроля за работой дизельных установок на транспорте и в различных отраслях промышленности, но и для автоматизированного сбора режимов работы дизельных установок в учебных лабораториях политехнических, транспортных и моторостроительных институтов, что предоставляет возможность ее использования при организации дистанционного практикума в составе федеральной программы Российская студенческая лаборатория и международной программы Всемирная студенческая лаборатория.

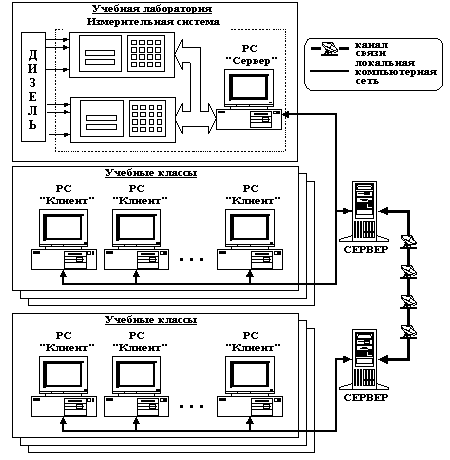

Схема организации удаленного доступа

ЦАТИ - Дизель-диагностика - Схема организации удаленного доступа

Состав системы

  • IBM-совместимый персональный компьютер, выполняющий функции управления и первичной обработки данных;
  • Плата цифрового ввода/вывода (типа LabPC+ или аналогичная);
  • Датчик давления газов в цилиндре;
  • Датчик давления впрыскиваемого топлива;
  • Датчик угла поворота коленчатого вала;
  • Датчик избыточного давления (наддува) турбокомпрессора;
  • Датчик фазы топливоотдачи в цилиндр;
  • Датчик температуры выхлопных газов;
  • Устройства связи с объектом (УСО), предназначенные для сопряжения датчиков с системой цифрового ввода/вывода;
  • Программное обеспечение.

Специализированное программное обеспечение написано с использованием пакета LabWindiws/CVI фирмы National Instruments и обеспечивает проведение автоматизированных измерений с удаленным доступом. При этом пользователь взаимодействует с реальным двигателем (или с дизель-иммитатором) посредством его виртуального образа в режиме реального времени. Для обмена данными используется протокол TCP/IP. В случае необходимости возможна установка программно-технических средств обмена аудио - (и/или) видеоданными.

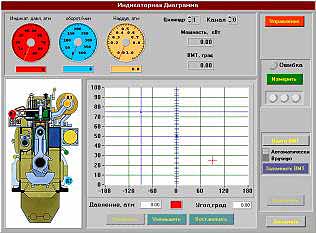

ЦАТИ - Дизель-диагностика - Индикаторная диаграмма

Возможности и состав

Система позволяет:

  • Наблюдать развернутые индикаторные диаграммы и кривые давления впрыска топлива по каждому цилиндру;
  • Сравнивать индикаторные диаграммы различных цилиндров между собой и с эталонными с последующей экспертной оценкой величин отклонения от нее;
  • Получать распределение нагрузки по цилиндрам двигателя с последующей оценкой их соответствия с допустимыми параметрами технической эксплуатации двигателя.

Аппаратные требования

IBM-совместимый компьютер типа AT486 100 МГц c 16 МБ оперативной памяти или выше работающий под управлением Windows 95 или выше, 4 МБ свободного места на жестком диске, поддержка графического режима 800х600, программное и аппаратное обеспечение для работы в составе сети и поддержки протокола TCP/IP.
