Модернизация оборудования для создания современных автоматизированных систем проведения экспериментальных исследований

В настоящий момент во многих учебных и научных учреждениях имеются вполне исправные приборы, такие как цифровые осциллографы, коммутаторы измерительных сигналов, цифровые мультиметры, генераторы сигналов, спектроанализаторы и др. К сожалению, иногда эти приборы либо совсем не используются, либо работают в ручном режиме вне автоматизированных систем проведения экспериментальных исследований.

Однако при незначительных вложениях можно использовать этот парк приборов для создания и модернизации автоматизированных систем. Большинство приборов оснащены стандартными интерфейсами сопряжения с компьютером и другими устройствами. Для создания автоматизированной системы достаточно дооснастить компьютер интерфейсной платой приборного интерфейса и подключить требуемые приборы.

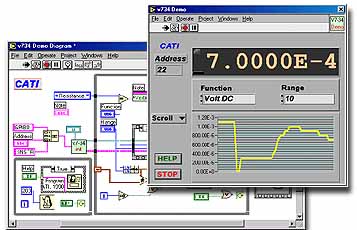

Виртуальная панель проведения измерений с помощью вольтметра В7-34
Использование имеющегося вольтметра в составе современной автоматизированной системы;
"Наделение" прибора новыми возможностями (тренды, первичная обработка данных и т.п.)

Такой измерительно-вычислительный комплекс в составе цифровых вольтметров В7-34, В7-39, коммутатора измерительных сигналов Ф7078К, персонального компьютера и инструментального программного обеспечения LabWindows/CVI был разработан и использован при проведении автоматизированного эксперимента на уникальном жидкометаллическом стенде в совместном учебно-научном центре МЭИ-ОВТ РАН. Стенд, оснащенный подобным ИВК, может быть использован при проведении учебного лабораторного практикума, в том числе в режиме удаленного компьютерного доступа.

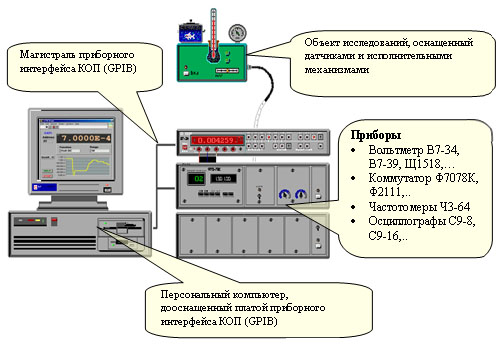

1. Объект исследований, оснащенный датчиками и исполнительными механизмами

2. Приборы
   • Вольтметр В7-34, В7-39, Щ1518,…
   • Коммутатор Ф7078К, Ф2111,..
   • Частотомеры Ч3-64
   • Осциллографы С9-8, С9-16,..
3. Магистраль приборного интерфейса КОП (GPIB)

4. Персональный компьютер, дооснащенный платой приборного интерфейса КОП (GPIB)

Информационная листовка:
Мобилизация оборудования для создания автоматизированных систем экспериментальных исследований
Скачать/загрузить: CATI_mobilizaciya-oborudovaniya.pdf (формат pdf, 195 KB)
