Датчик избыточного давления ДДИ-20М
Датчики физических величин
Назначение
Датчик избыточного давления (в дальнейшем датчик) ДДИ-20М предназначен для измерения быстропеременных давлений в пневматических и гидравлических системах.
Датчик ДДИ-20М состоит из выносного чувствительного элемента (первичного преобразователя) и электронного блока (вторичного преобразователя), соединенных между собой кабелем.
В качестве чувствительного элемента первичного преобразователя используется серийный индуктивный преобразователь ДДИ-20. Основным достоинством этого преобразователя является работоспособность при воздействии на него механических вибраций, ударных нагрузок с ускорением, а так же его работа в прямом контакте не только с «чистыми» средами, неагрессивными по отношению к нержавеющей стали, но и содержащими твердые частицы (пульпы, смеси с песком и т.д.).
Вторичный преобразователь представляет собой универсальный нормирующий преобразователь НПДД-1М для серийных индуктивных преобразователей типа ДДИ-20, ДДИ-21, ДД-10, который служит для преобразования изменения их комплексного сопротивления, при воздействии на них давления, в электрический сигнал.

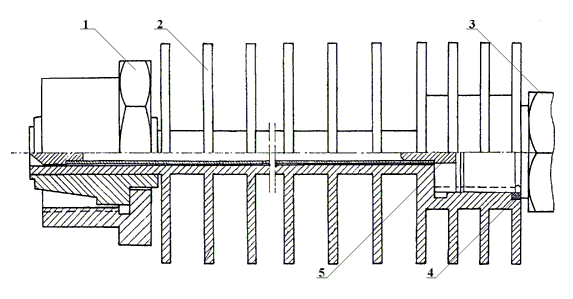

Первичный преобразователь датчика ДДИ-20М.
1.Накидная гайка. 2.Переходник. 3.Датчик давления ДДИ-20. 4.Уплотнительная прокладка. 5.Вытеснитель

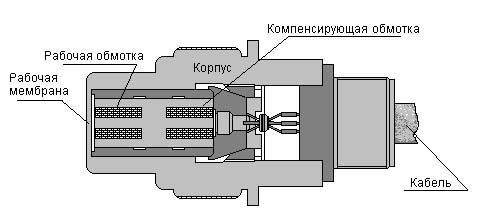

Датчик давления ДДИ-20.
1.Чувствительный элемент (мембрана). 2.Магнитопровод. 3.Рабочая и компенсирующая катушки.
Принцип работы датчика состоит в следующем: под влиянием измеряемого давления
рабочая мембрана прогибается, что приводит к изменению комплексного сопротивления
рабочей обмотки и, соответственно, к разбалансу мостовой схемы нормирующего преобразователя НПДД-1М.
Основной характеристикой ДДИ-20, определяющей рабочий диапазон измеряемых давлений
и его градуировочную кривую, является контрольное давление РК, которое указывается на его корпусе.

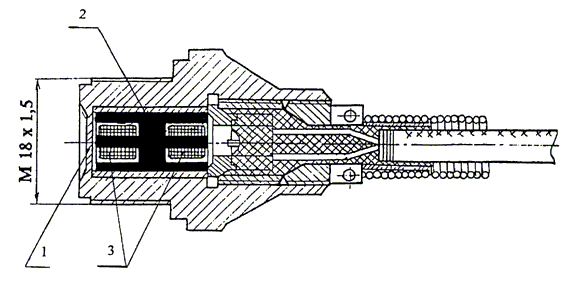

Схема конструкции датчика ДДИ-20
Основные технические характеристики первичного преобразователя ДДИ-20
| Контрольное давление, кГ/см2 | Рк
| Диапазон измеряемых давлений, кГ/см2
-минимальный
-максимальный |
0 < Ризм < Рк
0 < Ризм < 2Рк |
| Частотный диапазон измеряемых давлений, Гц | от 0 до 10000 |
| Собственная частота мембраны (расчетная),Гц | более 20000 |
| Основная погрешность, % | 2,0 |
| Диапазон рабочих температур, oС | -50…+100 |
| Диапазон рабочих температур с переходником (патент RU №2093806.С1), oС | -50…+500 |
| Виброчувствительность при 100g, % | не более 0,5 |
| Масса датчика (без кабеля и проводника), кг | не более 0,07 |
| Давление опрессовки | Ропр=3 Рк |
| Выдерживает воздействие многократной перегрузки по давлению до 2Рк (без изменения характеристик после воздействия). |
| Выдерживает воздействие вибрации частотой 100Гц и ускорением 100g в нормальных условиях. |
| Установочная резьба | М18х1,5 |
| Длина соединительного кабеля первичного преобразователя с вторичным, м | 5 |
Нормирующий преобразователь

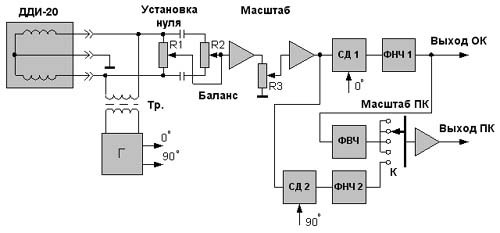

Блок схема нормирующего преобразователя НПДД-1М
Преобразователь содержит следующие элементы:
- потенциометры балансировки измерительного моста – R1, R2;
- усилитель с регулируемым коэффициентом усиления - R3;
- синхронный детектор – СД 1, СД 2;
- фильтр нижних частот – ФНЧ 1, ФНЧ 2;
- узел контроля балансировки моста - синхронный детектор СД 2 с фильтром нижних частот ФНЧ 2.

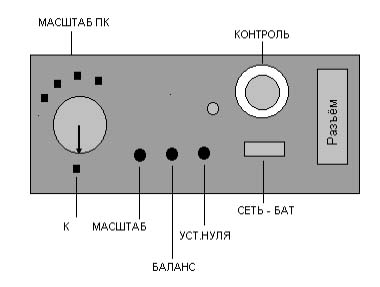

Вид передней панели преобразователя НПДД-1М.
Основные технические характеристики вторичного преобразователя НПДД-1М
НПДД-1М рассчитан на непрерывную работу без ограничения времени в нормальных климатических условиях:
температура окружающей среды, oС
относительная влажность, %
атмосферное давление, мм. рт. ст. |
25 +- 10
65 +- 15
750 +- 30 |
НПДД-1М содержит два измерительных канала:
-канал статодинамического полного давления, основной канал (ОК)
-канал динамического давления, пульсационный канал (ПК) | |
Диапазоны частот пульсаций давления:
ОК, Гц
ПК, Гц |
0…10000
0,1…10000 |
Выходное напряжение:
ОК, В
ПК, В |
0,5 - 4,5
2,5 - 2 |
ОК имеет плавную регулировку коэффициента усиления,
ПК имеет ступенчатую регулировку коэффициента усиления, который может принимать значения 1, 2, 5 и 10 | |
Питание НПДД-1М осуществляется
от источника постоянного тока напряжением, В
от автономного источника |
4,9 - 9
4 батарейки 1,5В (АА) |
| Потребляемый ток от источника питания, А | не более 0,025 |
| Габаритные размеры, мм: | 40х100х200 |
| Масса, кг | не более 0,1 |
Примечание. При автономном питании датчик ДДИ-20М имеет гальваническую разрядку от измеряемого объекта.
Комплектность
| № п/п | Наименование | Обозначение | Количество, шт. |
| 1 | Первичный преобразователь с кабелем | ДДИ-20 | 1 |
| 2 | Переходник | РПМ | 1 |
| 3 | Уплотнительная прокладка | БШ8.240.369 | 4 |
| 4 | Вторичный преобразователь | НПДД-1М | 1 |
| 5 | Гальваническая батарейка 1.5В(АА) | | 4 |
| 6 | Отвертка (на 10 изделий) | ОРПМ | 1 |
Меры безопасности
Датчики ДДИ-20М по способу защиты человека от поражения электрическим током относятся к классу защиты III (ГОСТ 12.2.007.0-75) и обеспечиваются:
защитной оболочкой; изоляцией катушек ДДИ-20 от корпуса (10 МОм); малым напряжением питания датчика (6 В).
При питании, демонтаже и обслуживании датчиков ДДИ-20М во время эксплуатации на объекте необходимо соблюдать меры предосторожности от получения ожогов и других видов поражений в соответствии с правилами техники безопасности, установленными на объекте.
Устранение дефектов, замена, присоединение и отсоединение датчиков ДДИ-20М от магистралей, подводящих измеряемую среду, должно производиться при полном отсутствии давления на подсоединяемом магистральном штуцере.
Во время технического обслуживания, не связанного с настройкой, необходимо отключать питание вторичного преобразователя.
Обеспечение взрывозащиты
Искробезопосность первичного преобразователя достигается за счет ограничений индуктивности и емкости электрической цепи ДДИ-20 значениями 1 мГн и 0,2 мкф соответственно.
Вторичный преобразователь в соответствии с требованиями ГОСТ 22782.5-78:
- помещен во взрывозащитный корпус типа полиэстер Ех;
- источник питания подключается через герметизированное разделительное реле;
- передача информации со вторичного преобразователя не содержит внешних выходных электрических цепей (радиоканал).
Установка и подготовка к работе
После извлечения из транспортного контейнера датчик ДДИ-20М нужно выдержать при температуре (25+-10)oС и относительной влажности (65+-15)% в течение 1-2 часов.
Затем необходимо проверить отсутствие механических повреждений переходника, кабеля, разъема первичного преобразователя и корпуса вторичного преобразователя,
целостность электрической цепи ДДИ-20, сопротивление электрической изоляции между электрической цепью ДДИ-20 и его корпусом, а также
работоспособность датчика. При установке первичного преобразователя в горизонтальном или наклоном положении необходимо не допускать резких перегибов соединительного кабеля.
Датчики монтируются в любом положении, удобном для монтажа. Места установки должны обеспечивать удобные условия для обслуживания и демонтажа.
При установке датчиков непосредственно на технологическом оборудовании должны применяться отборные устройства с вентилями для обеспечения возможности отключения и проверки датчиков.
Перед присоединением к магистрали отборный вентиль должен быть тщательно продут для уменьшения возможности загрязнения полости переходника.
Техническое обслуживание
Техническое обслуживание датчика заключается:
- в периодической поверке;
- в необходимости, в процессе эксплуатации, проведения корректировки начального и контрольного значения выходного напряжения ОК вторичного преобразователя датчика;
- в замене автономного источника питания (4-х гальванических батареек 1,5В типа АА);
- в проведении внешнего осмотра датчика;
- в очистке внутренних полостей переходника от «нагара».
ВНИМАНИЕ!
Механическая чистка внутренних полостей переходника не допустима, так как это может привести к изменениям его гидродинамических параметров.
Рекомендуется промывка и растворение «нагарных» остатков, путем заполнения внутренней полости переходника спиртом, закрытием входного и выходного отверстия пробками и выдерживанием не менее 2 часов.
Расход спирта – ректификата : 200 мл/месяц.
Транспортирование и хранение
Датчик избыточного давления ДДИ-20М упаковывается в транспортный контейнер согласно требованиям, предусмотренными техническими условиями.
Транспортирование датчика ДДИ-20М в транспортном контейнере изготовителя может осуществляться в закрытом транспорте любого вида.
Датчики ДДИ – 20 М необходимо хранить в отапливаемом вентилируемом помещении при температуре окружающего воздуха от +5 до +40 0С и относительной влажности до 80 %.
Гарантии
Гарантийный срок - 12 месяцев.
Обслуживание и ремонт датчика в течение всего срока службы датчика.
Средний срок службы датчика – 5 лет.
Содержание драгоценных материалов: Серебро – 0,06 г.
ПАТЕНТ RU № 2093806 . С 1
Лицензия Госгортехнадзора России ООМТ № 014615.
версия для печати  Следующая страница: Портативный накладной ультразвуковой расходомер
| |
